SP3406是斯帕沃半導體有限公司(Segma Power Semiconductor Co.,Ltd)為車載充電器大電流車充方案專門定制的一款高輸入電壓
輸出高精度恒壓恒流以及支持雙路獨立限流的DC/DC降壓芯片,是一款高可靠度
SP3406所支持的多口方案有:
1.???? 雙路USB-A 2.4A
2.???? 單路 5V 5.5A以下大電流輸出
3.???? 單路USB-A 2.4A+單路USB-A 3.1A
4.???? 單路USB-A 2.4A+單路Type-C 5V 3A
SP3406? ??
特點:?
n 高耐壓:輸入電壓可達43V
n 輸出電壓、輸出限流可設:恒流精度±7%
n 內置15m?高位MOS可持續輸出6A電流
n 效率高:滿載時效率可達94%
n 無需外部補償
n 支持雙路獨立限流
n 開關頻率固定為130KHz
n 內置抖頻功能可輕松通過EMC測試
n 完整保護措施:短路保護(SCP),過熱保護(OTP),過壓保護(OVP)以及欠壓保護(UVLO),保護后端用電設備的安全以及
系統本身的可靠性
n 高可靠性:SP3406在保障自身安全穩定工作的同時,還充分考慮了由于生產因素、異常使用因素、特殊環境因素等引起的一系列特
殊情況下對后端用電設備的保護,是真正的高可靠性解決方案。
芯片引腳:?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
PIN
NAME
DESCRIPTION
1
DRV
Driver of low-side NMOS, connect to the gate of NMOS
2
GND
Ground
3
VIN
Power Supply Input. Bypass this pin with a 2.2μF ceramic capacitor to GND, placed as close to the IC as possible.
4
SW
Power switching output connect to external inductor
5
BS
Power to the internal high-side MOSFET gate driver. Connect a 100nF capacitor from BS to VIN
6
VSEN
Sense of output voltage
7
ISEN1
Current Sense Input 1
8
ISEN2
Current Sense Input 2

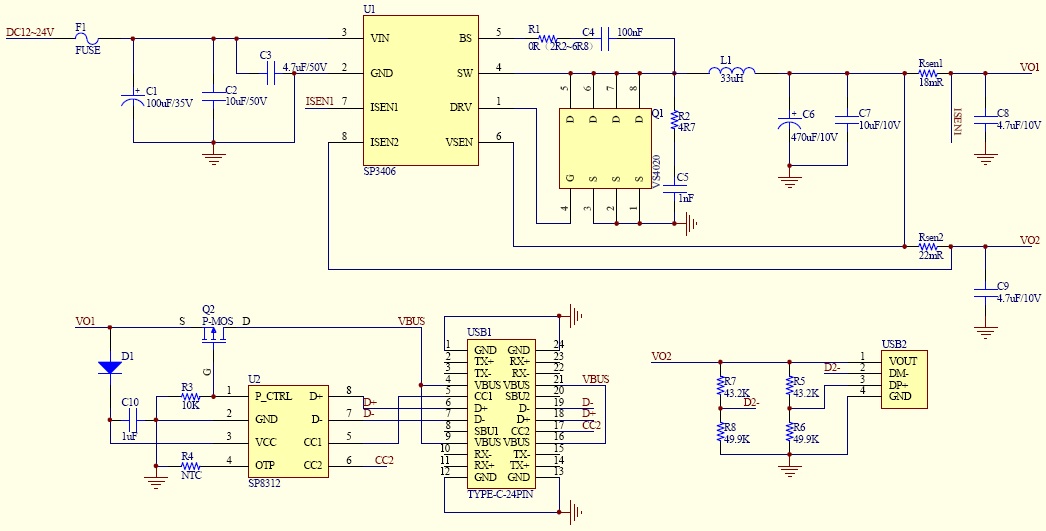

應用原理圖:
單路USB-A 2.4A+單路Type-C 5V 3A

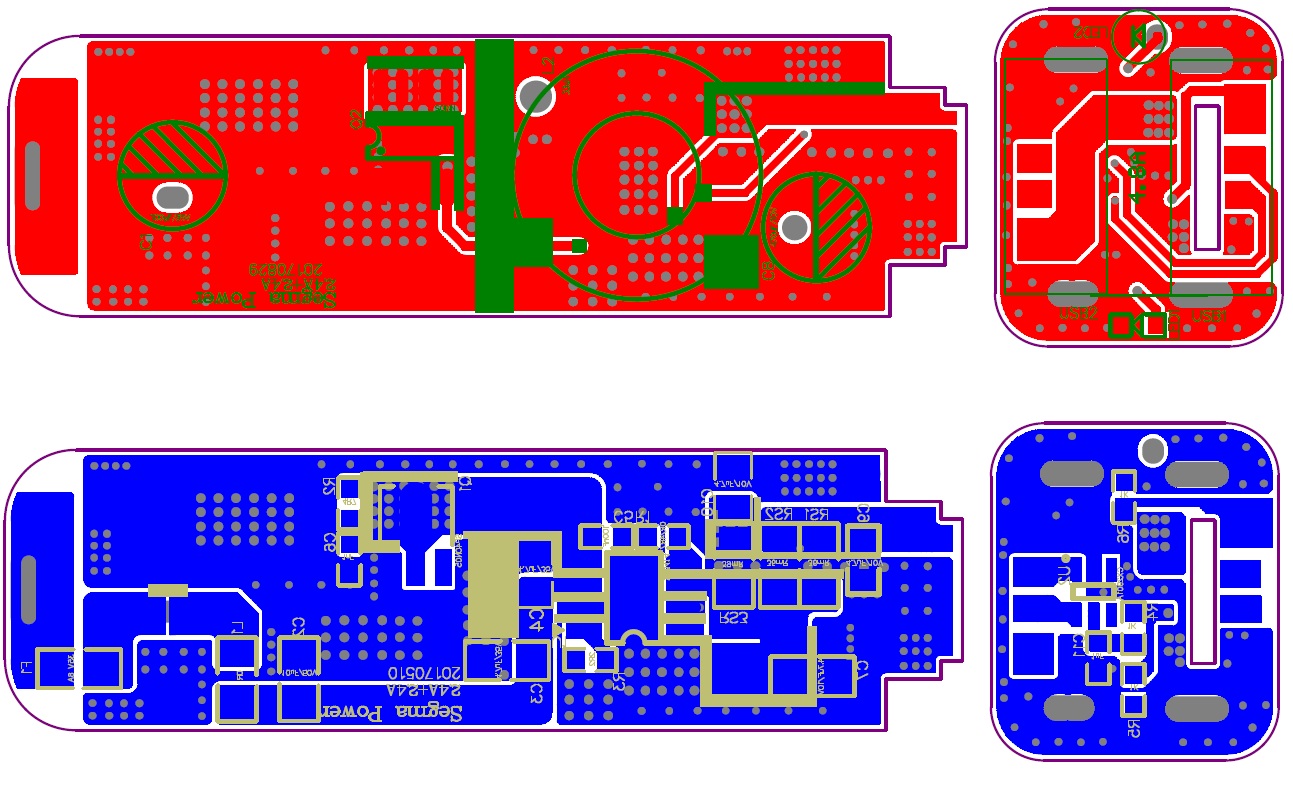

PCB Layout:
雙路USB-A 2.4A

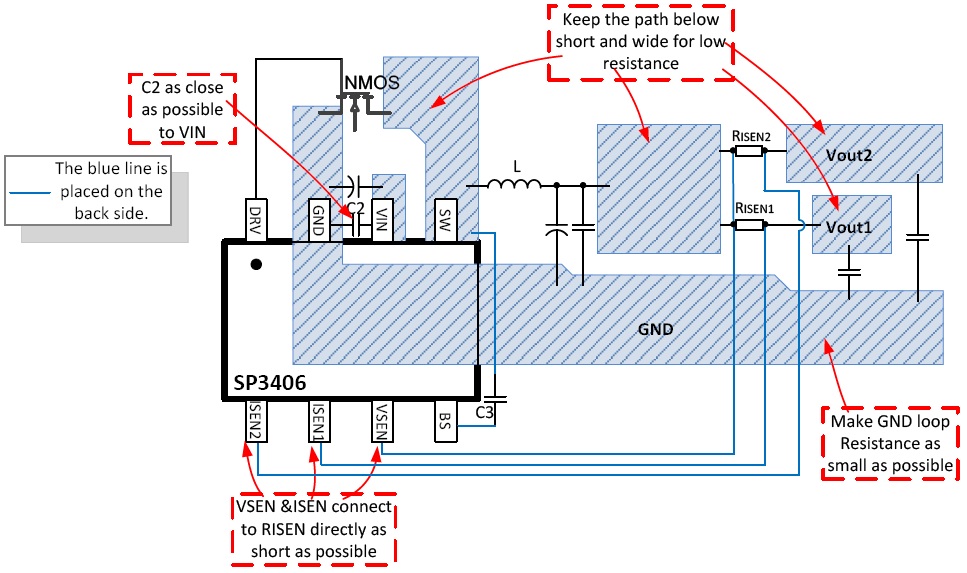

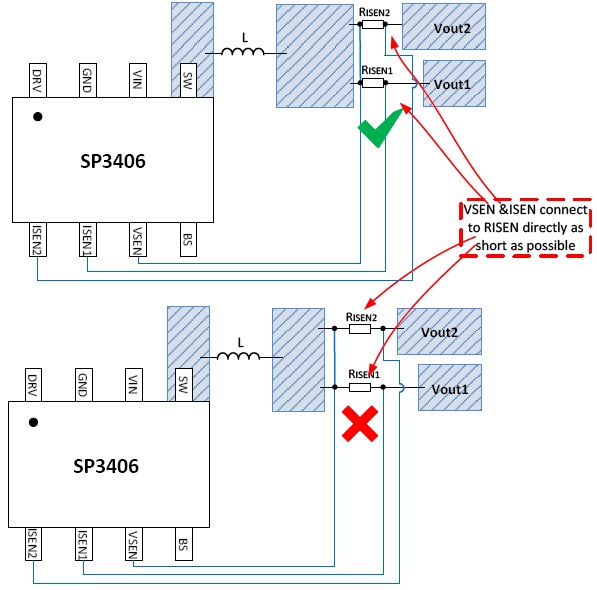

Layout Guide:
? ? ? ? ? ? ? ? ? ? ? ?
EMI對策:
對于部分EMI要求較嚴苛的應用,開關的雜訊會造成雜訊超量,在這種情況下可以在SW PIN上接一個 2.2~10Ω的電阻 R2(如原理圖紅圈),再串接一個 1n~10nF 的陶瓷電容 C5到 GND,來抑制開關雜訊。具體的阻值和容值需要使用者對應具體的線路作調試。常規來說,推薦4.7Ω 和 1nF 的組合。R2 和 C4 要貼近SW腳與IC的GND位置來放置。另外,輸入端可預留π型電路、IC輸入腳并一個10uF陶瓷電容以及BS腳串一個2R2~6R8的電阻R1(如原理圖紅圈)
Ripple & Noise:
針對輸出紋波要求較高的客戶, 建議Cout 可使用固態電容, 因其ESR很小
Ripple Voltage = ΔI * ESR

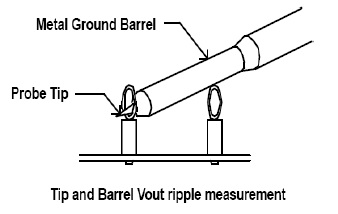

另外ripple & noise的測試
散熱建議:
SP3406是SOP8封裝的DC/DC
如果板子體積小 微信公眾號

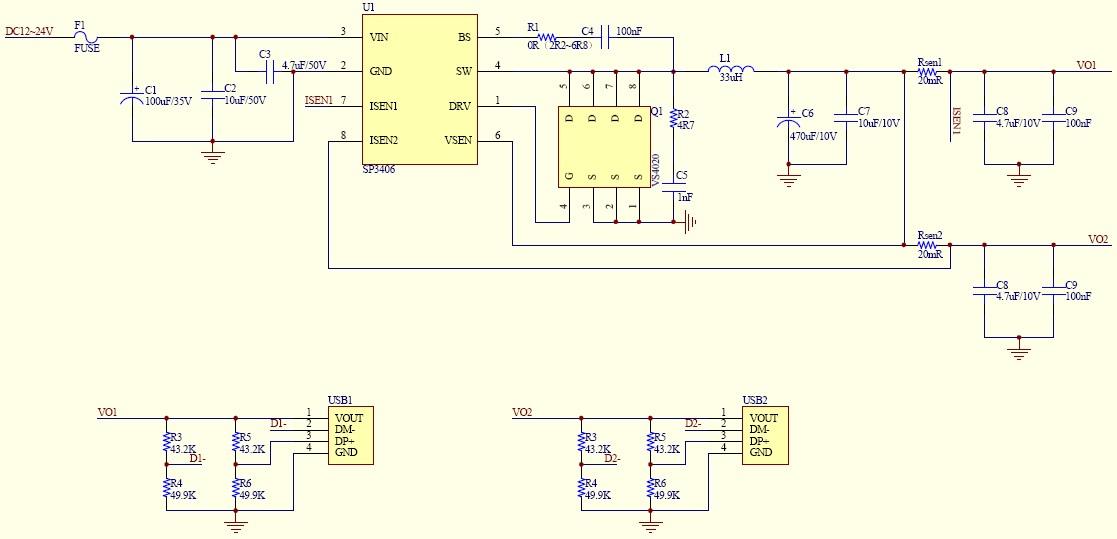

雙路USB-A 2.4A
?
? ?
