TWS耳機充電倉方案，這個方案值得收藏

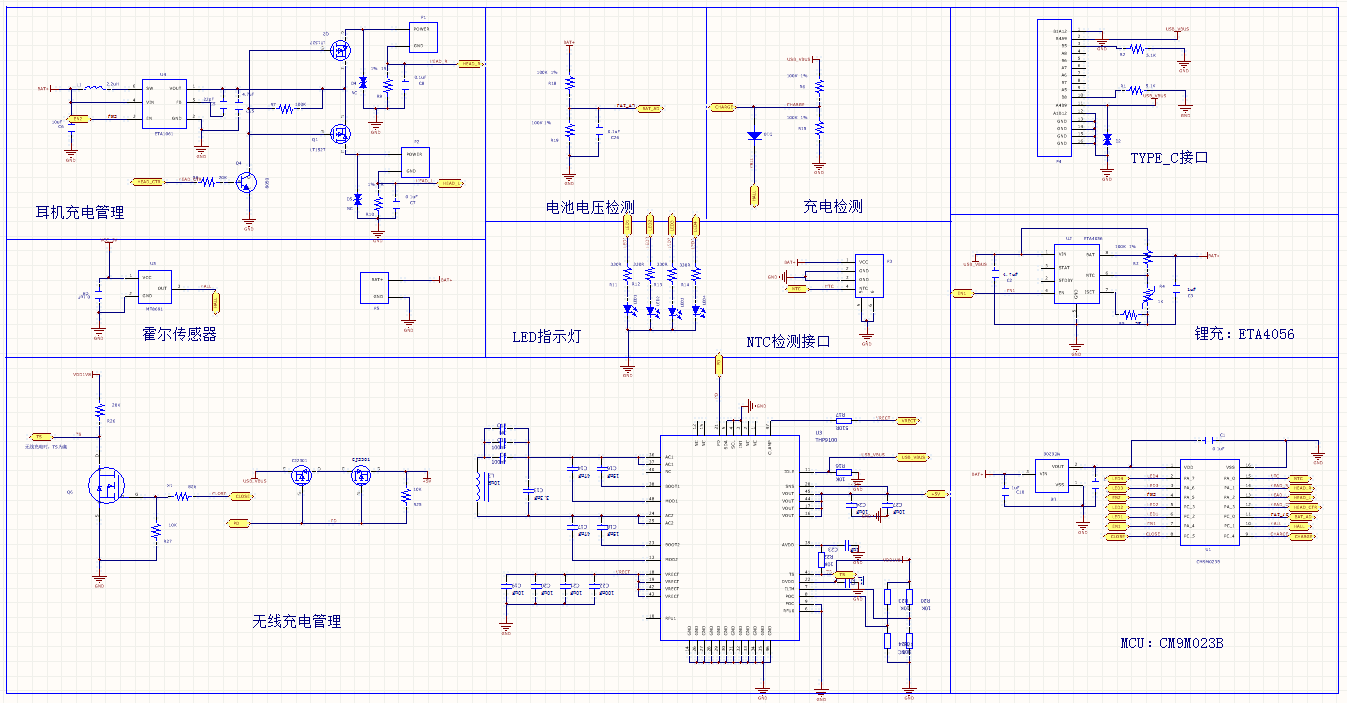

圖一：原理圖

圖二：PCB圖

采用紫光芯能THP9100作為無線充電管理IC，THP9100是一款高效率，符合Qi標準的無線充電接收芯片，最大輸出的功率達到3.5W。THP9100提供恒定的5V電壓輸出，最大輸出電流0.7A，內部完善的過壓、過流、過溫等保護機制能夠使系統處于安全和最優的工作狀態。該芯片主要特征如下：

1、 最大輸出功率3.5W

2、 AC to DC效率高達92%

3、 兼容WPC-1.2.4 BBP協議

4、 內部集成高效全橋同步整流電路以及LDO

5、 I2C通信接口

THP9100典型應用電路

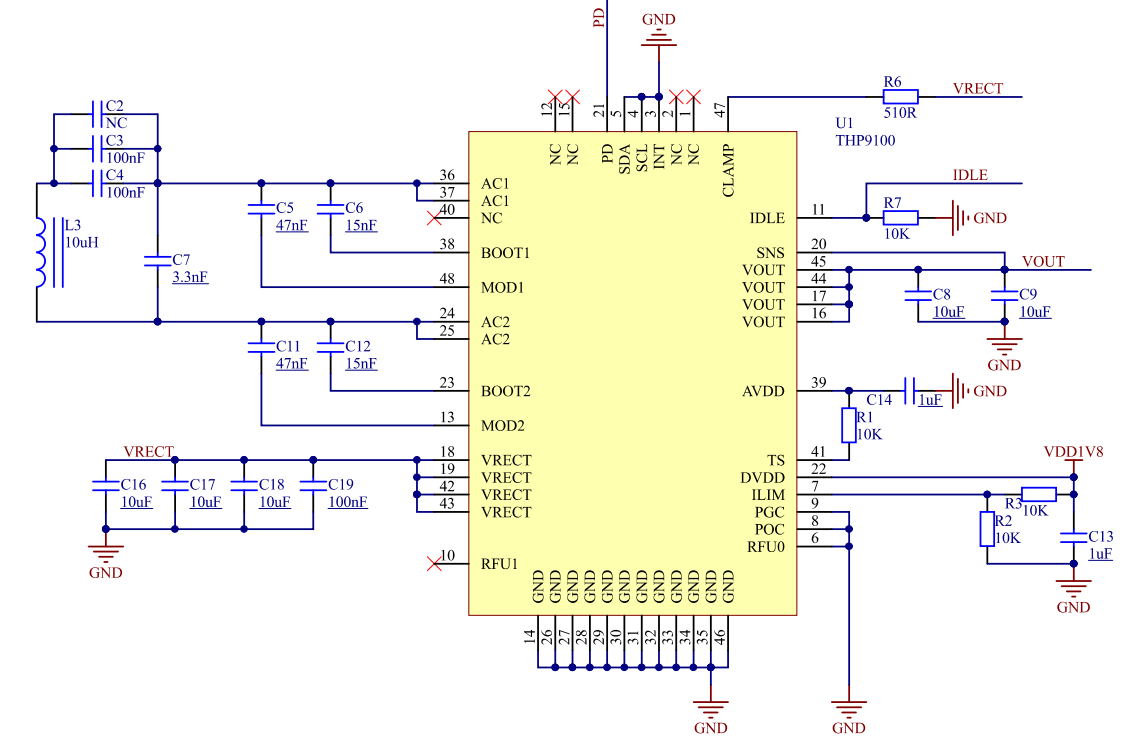

圖三 THP9100原理圖

該電路可以外加2個MOS管，支持有線充電的優先級大于無線充電的優先級，加一個三極管可以關閉無線充電。

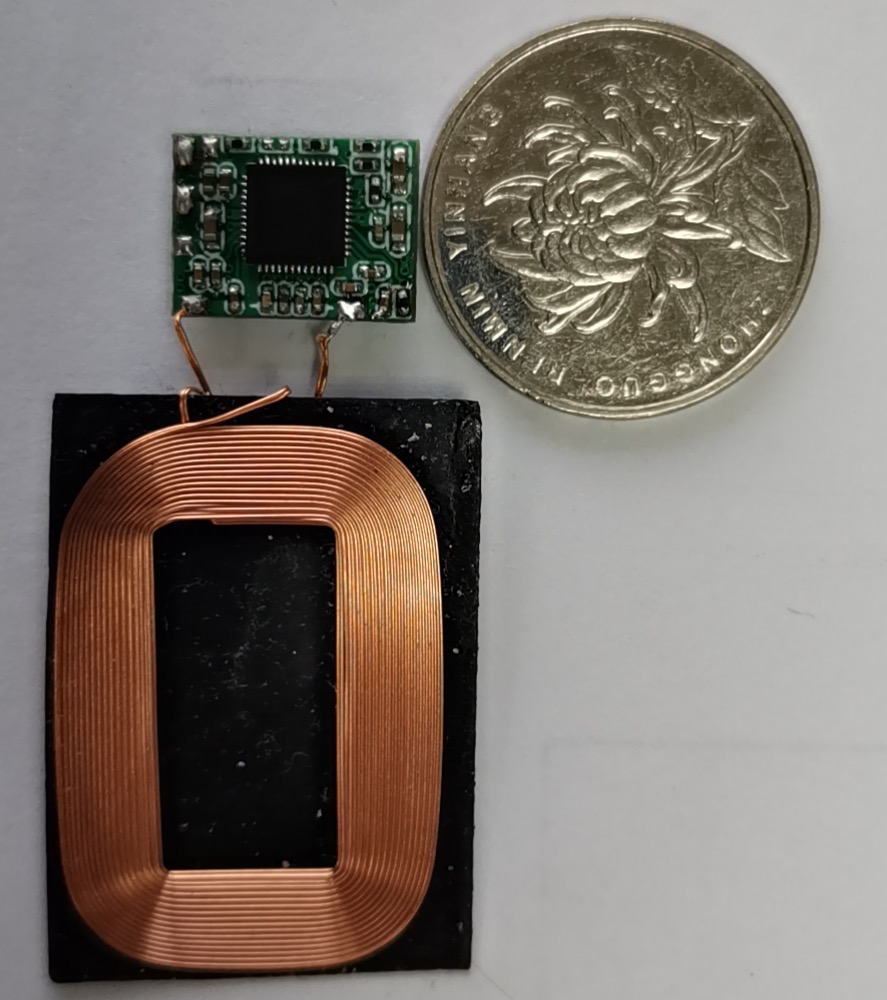

圖四 THP9100實物圖

CM9M023B-R是一款國產MCU，具備2Kx14b 程序存儲空間 ，特性如下：

1、256x8b 數據 EEPROM，128x8b SRAM；

2、3x12bit Timer；

3、內置 10 位的 ADC，支持 8 個通道（7 個外部通道 + 1 個內部 1/4VDD通道）；

4、14 個通用 IO，16 根芯片管腳；

5、最大時鐘工作頻率：16MHZ；

6、支持在系統編程ICSP，支持在線調試，3個硬件斷點。

ETA4056是一款帶OVP保護的高壓充電IC，其電氣特性如下 :

1、16V輸入隔離電壓；

2、4.2V終止電壓；

3、2.9V涓流充電閾值；

4、充電電流可調，最高1.2A；

5、7V輸入電壓保護；

6、靜態電流低至0.1uA。

ETA1061是一種高效同步1uA超低靜態電流升壓轉換器：

1、1uA超低待機功耗；

2、輸出斷開；

3、短路保護；

4、輸入輸出反向電流保護；

5、高達94%的效率；

6、同步整流器。

該方案優勢

·通過霍爾傳感器實現開蓋檢測

·可編譯的充電電流

·支持有線、無線充電，有線充電的優先級高

·智能識別耳機插入、拔出、耳機自動連接手機

·4顆LED電量顯示，充放電顯示（可定制）

·超低功耗

·過壓、過流、過溫保護

·可定制UI顯示

·集成度高

除此之外，琪遠電子還有其他低功耗、帶彈窗功能的TWS耳機充電艙方案（可定制），G-Sensor、入耳檢測傳感器，歡迎聯系。
