快充解決方案-SP3413+FP6601Q

車充對于有車一族來說，是必不可少的補血神器，我們?cè)u(píng)測過很多車充，各種方案也幾乎見全了，下面充電頭網為大家?guī)?lái)一款新的車充方案，SegmaPower，SP3413。考慮到客戶在選擇協議芯片的自由度，SP3413并沒有內置協議識別功能，但100%占空比，最大3.5A的輸出能力，可以搭配市面上主流的協議芯片實現快速充電的功能，而且5V/3A輸出時95%以上的轉換效率，超越市面上的絕大多數同行。下面我們大家一起看一下這顆芯片具體有哪些優點吧。

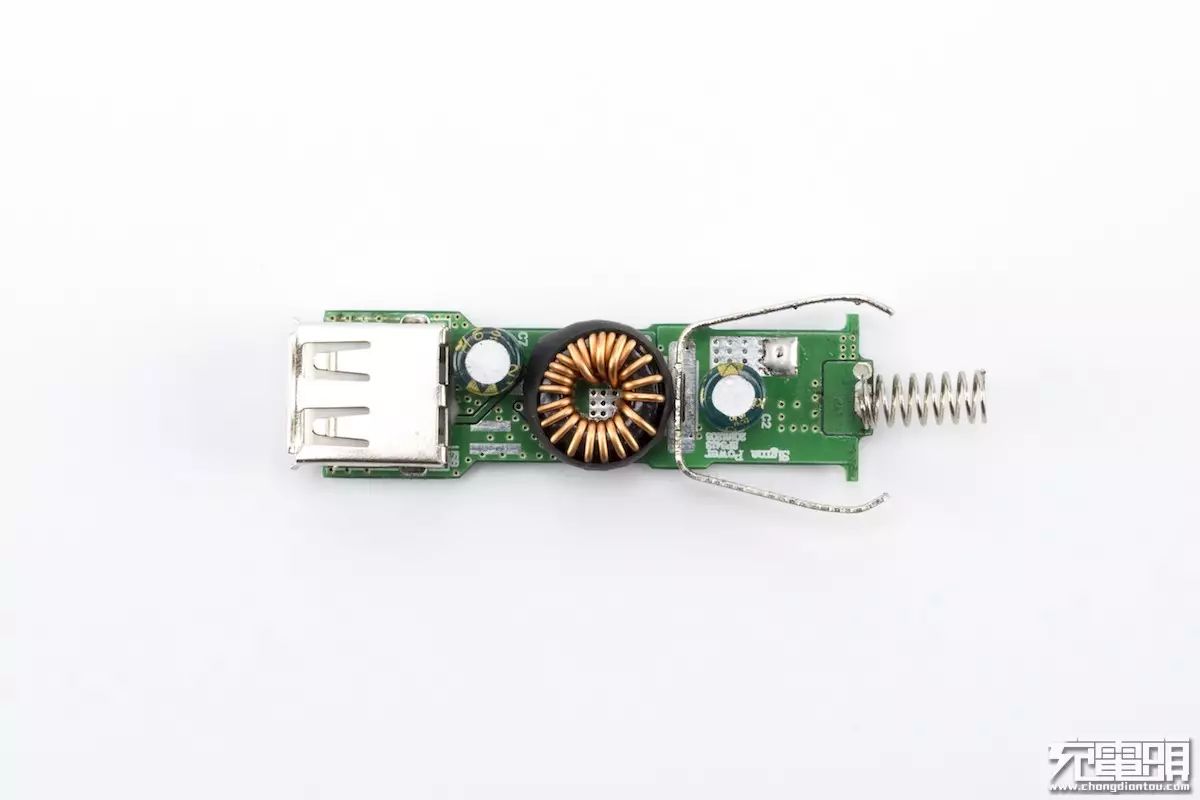

SP3413的車充Demo板正面。

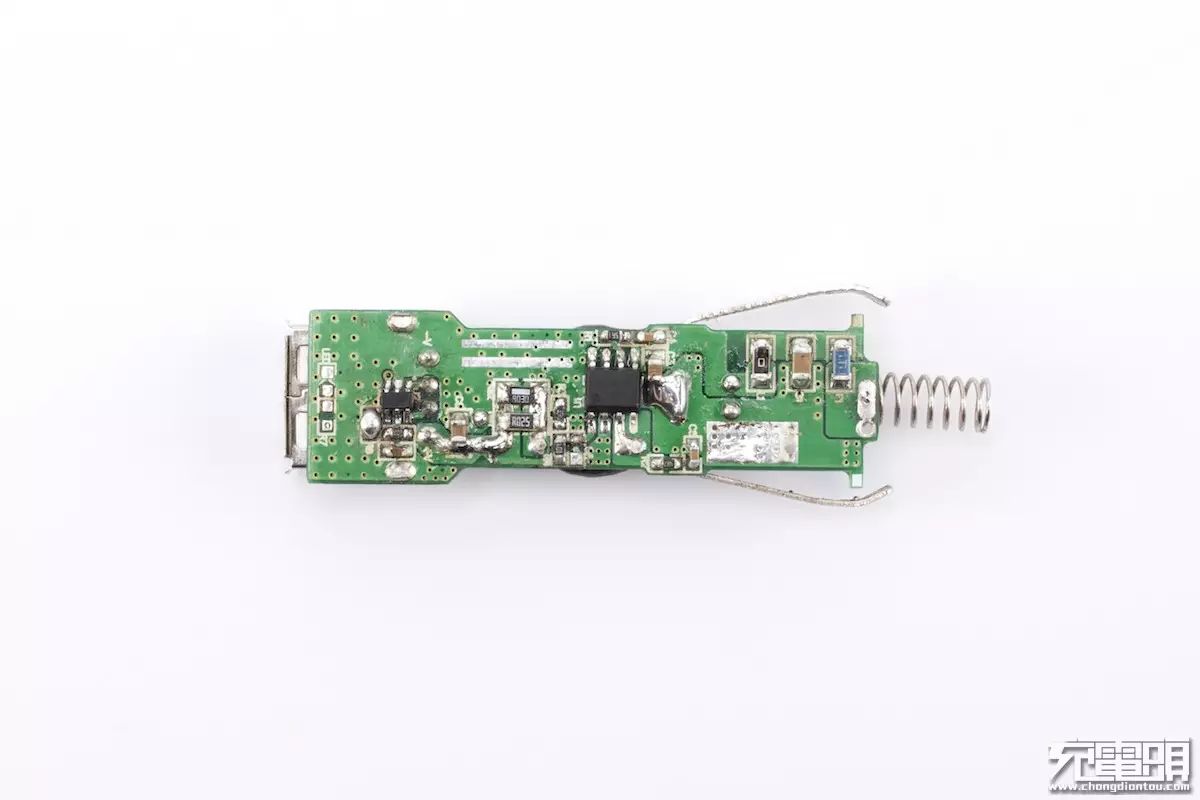

SP3413的車充Demo板背面。

1、輸入耐壓高，工作電壓范圍寬。
輸入耐壓高達42V，輸入電壓超過32V時芯片進入過壓保護狀態，當輸入電壓降低至30V時，芯片自動恢復工作狀態，工作電壓范圍7.5至32V。
2、內置開關管和整流管
SP3413工作在同步模式下，其內置35mΩ/25mΩ導阻MOS滿足3,1A輸出電流需求，無需外部肖特基或外接同步整流管，節省空間和成本。
3、輸出電壓可調并且支持線損補償
輸出電壓范圍可由外部分壓電阻設置，線損補償由外接電阻設置，可根據應用場合靈活配置。
4、低靜態電流
1.5mA的靜態電流，適合多口快充充電器應用時，降低空載功耗。
5、具有完善的保護功能
輸入過壓/欠壓保護，輸出過壓、過流，過熱保護，軟啟動。
6、具有高恒流/恒壓精度
±7%的恒流精度，±2%的恒壓精度。
7、內置獨立過壓保護可以支持常規5V和QC快充雙口輸出功能
雙口車充可以同時輸出5V或者在QC輸出時關閉5V輸出口，方便車充做雙口輸出。

SP3413工作頻率為135KHz，可使用22μH~51μH電感，要求較高的場合，可以使用33μH或者47μH電感。
SP3413適用于車充，多口充電器等其他降壓場合的應用，SOP8L封裝節省空間。

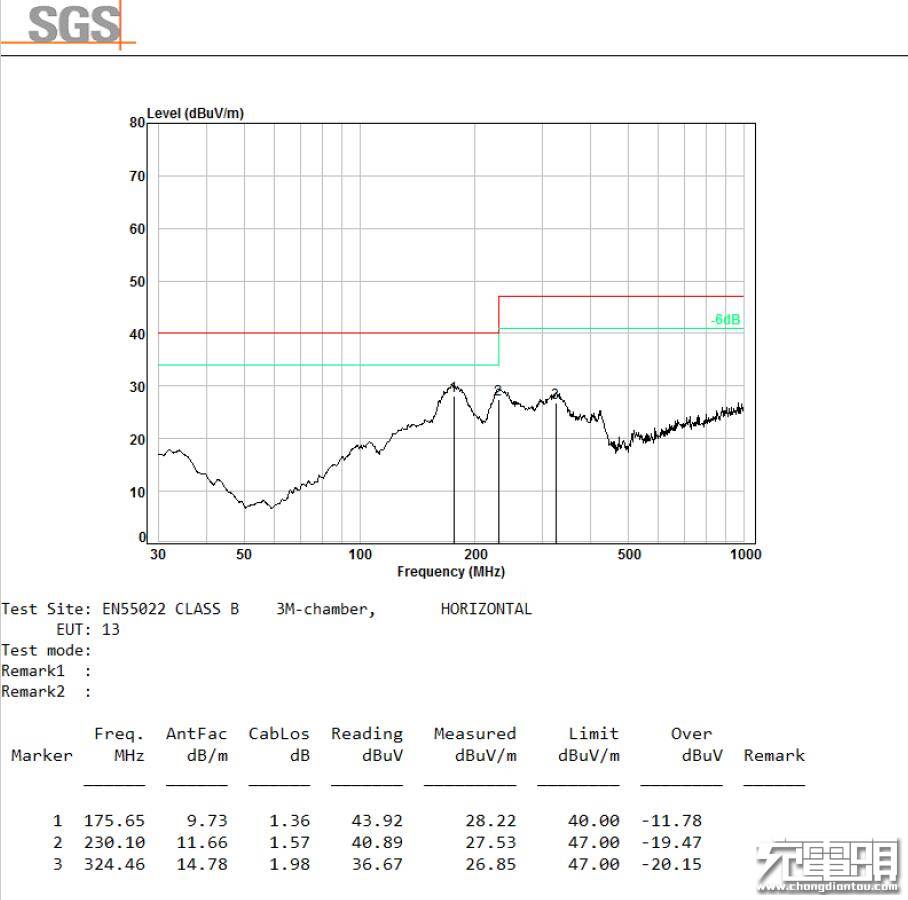

下面組圖為SP3413的EMI測試數據：
